Data Center PDU nima va u nima uchun transformatorga muhtoj?

Agar hech qanday hayron bo'lgan bo'lsangizma'lumotlar markazlariminglab serverlarning uzluksiz ishlashini ta'minlang, javobning katta qismi quvvat taqsimotidir. Va hamma narsaning o'rtasida PDU-Quvvatni taqsimlash blokining qisqartmasi joylashgan. Bu eng jozibali jihoz emas, lekin menga ishoning, busiz hech narsa ishlamaydi.

Ammo bu erda bir narsa bor: ko'plab PDUlar ham ichida transformator bilan birga keladi. Va bu shunchaki namoyish uchun emas. Keling, nima uchun ekanligini tushuntiramiz.

PDU-ni serverlaringizga quvvat yetib borishidan oldingi oxirgi to'xtash joyi deb o'ylab ko'ring. U asosiy manbadan elektr energiyasini oladi (odatda u UPS tomonidan tozalangandan keyin) va uni barcha tokchalarga, saqlash qutilariga va tarmoq kalitlariga ajratadi.

Ba'zi PDU'lar chindan ham oddiy{0}}asosan shunchaki ajoyib quvvat simlari. Boshqalaraqlli: ular quvvat sarfini kuzatishi, rozetkalarni masofadan turib yoqish va o‘chirish imkonini beradi va hatto biror narsa o‘chirilgan bo‘lsa, ogohlantirishlar yuborishi mumkin.

PDUning asosiy vazifalari:

 IT uskunalariga quvvat olish

 Elektr hiqichoqlaridan himoya qilish

 Qancha sharbat ishlatayotganini kuzatish

 Zanjirlar bo'ylab yukni muvozanatlashda yordam beradi

 Quvvatni boshqarishni bosh og'rig'idan kamroq qilish

Yaxshi PDU o'rnatilmasa, ishlar tezda chigallashadi. Siz hamma joyda kabellarga ega bo'lasiz va quvvat qayerga ketishini haqiqiy nazorat qila olmaysiz.

Quvvat tarmoqdan serverlaringizga olib boradigan odatiy yo'l:

Utility tarmog'i → Asosiy transformator → Kommutator →UPS→ PDU → Server tokchalari

Har bir qadamning roli bor:

 Transformatorlar

kuchlanish darajasini yuqoriga yoki pastga o'zgartiring

•  Kommutatorzanjirlarni boshqarish va himoya qilish imkonini beradi
•  UPSuzilishlar vaqtida ishlarni davom ettiradi

•  PDUuskunaga oxirgi quvvatni yetkazib beradi



Ushbu qatlamli sozlama siz bitta bo'lakni yo'qotishingiz va hali ham onlayn qolishingiz mumkinligini anglatadi. Juda aqlli, to'g'rimi?

Yaxshi savol. Har bir PDUda bitta emas, lekin ular mavjud bo'lganda, odatda bir nechta jiddiy sabablar mavjud.

1. Voltaj konvertatsiyasi

Turli mamlakatlar (va turli qurilmalar) turli xil kuchlanishlarni yoqtirishadi. APDU transformatori, aytaylik, ob'ektdan keladigan 480V ni olishi va Shimoliy Amerika serverlari uchun uni 208V ga tushirishi mumkin. Yoki dunyoning boshqa qismlarida 400V dan 230V gacha. Busiz siz jihozlaringizni qovurasiz yoki u yoqilmaydi.

2. Elektr izolyatsiyasi

Bu katta. Izolyatsiya transformatori kiruvchi quvvat va serverlaringizga tushadigan quvvat o'rtasida bo'linishni yaratadi. Bu yordam beradi:

 Elektr shovqinini kamaytirish (ha, bu haqiqiy narsa)

 Zerikarli tuproq aylanishi muammolarini tuzatish

 Qimmatbaho uskunalarni himoya qilish

 G'alati narsalar sodir bo'lganda tizimni barqaror saqlash

Nozik IT uskunalari uchun bu izolyatsiya hayotni qutqaruvchi bo'lishi mumkin.

3. Garmonikani qo'llash

Zamonaviy ma'lumotlar markazlari quvvat bilan aralashadigan narsalarga to'la: serverlar, UPS'lar, o'zgaruvchan tezlikli drayverlar, quvvat manbalarini almashtirish. Ularning barchasi harmonika{1}}asosan elektr buzilishlarini hosil qiladi. Bu juda ko'p va narsalar haddan tashqari qizib ketadi yoki erta muvaffaqiyatsizlikka uchraydi. Yaxshi PDU transformatori bularning bir qismini tozalashga yordam beradi.

Izolyatsiya transformatorini to'g'ridan-to'g'ri PDU ichiga qo'yganingizda, siz bir nechta yaxshi afzalliklarga ega bo'lasiz:

 Yaxshiroq ishonchlilik- elektr muammolari zanjirlar bo'ylab osonlikcha o'tmaydi

 Tozaroq quvvat- kamroq shovqin va kamroq kichik nosozliklar

 Xavfsiz ishlash- topraklama g'alatiligiga qarshi yaxshiroq himoya

 Kamroq ishlamay qolish- uskunalar uzoqroq ishlaydi va kamroq ishdan chiqadi

Bu sehr emas, lekin haqiqiy farq qiladi.

Rostini aytaylik: ishlamay qolish dushmandir. Hatto bir necha soniya g'alatiquvvat minglab-xarajat qilishi yoki undan ham yomoni, mijozlarni bezovta qilishi mumkin.

Yaxshi PDU transformatori buni oldini olishga qanday yordam beradi:

 Kuchlanishni barqaror ushlab turadi

 Serverlarga kirishdagi kichik buzilishlarni bloklaydi

 Ortiqcha sozlashlar bilan ishlaydi, shuning uchun bitta muvaffaqiyatsizlik falokat bo'lmaydi

 Nosozliklar tarqalmasligi uchun ularni ajratishga yordam beradi

 Umuman olganda, quvvatni yanada toza va oldindan aytib bo'ladigan qiladi

Bu og'ir metall qutiga o'xshagan narsadan juda katta ahamiyatga ega.

Xo'sh, muhandislar birini tanlashda nimaga e'tibor berishadi? Bir nechta narsa:

 Kirish va chiqishga qanday kuchlanish kerak?

 Uni ishlatish uchun qancha quvvat (kVA) kerak?

 Bu qanchalik samarali? (Hech kim behuda energiya istamaydi)

 U haddan tashqari qizib ketmasdan harmoniklarni boshqara oladimi?

 Unga fanatlar kerakmi yoki shunchaki tabiiy sovutish kerakmi?

 Qayerga ketyapti? (Issiq yo'lakmi? Sovuq yo'lakmi? Qattiq joymi?)

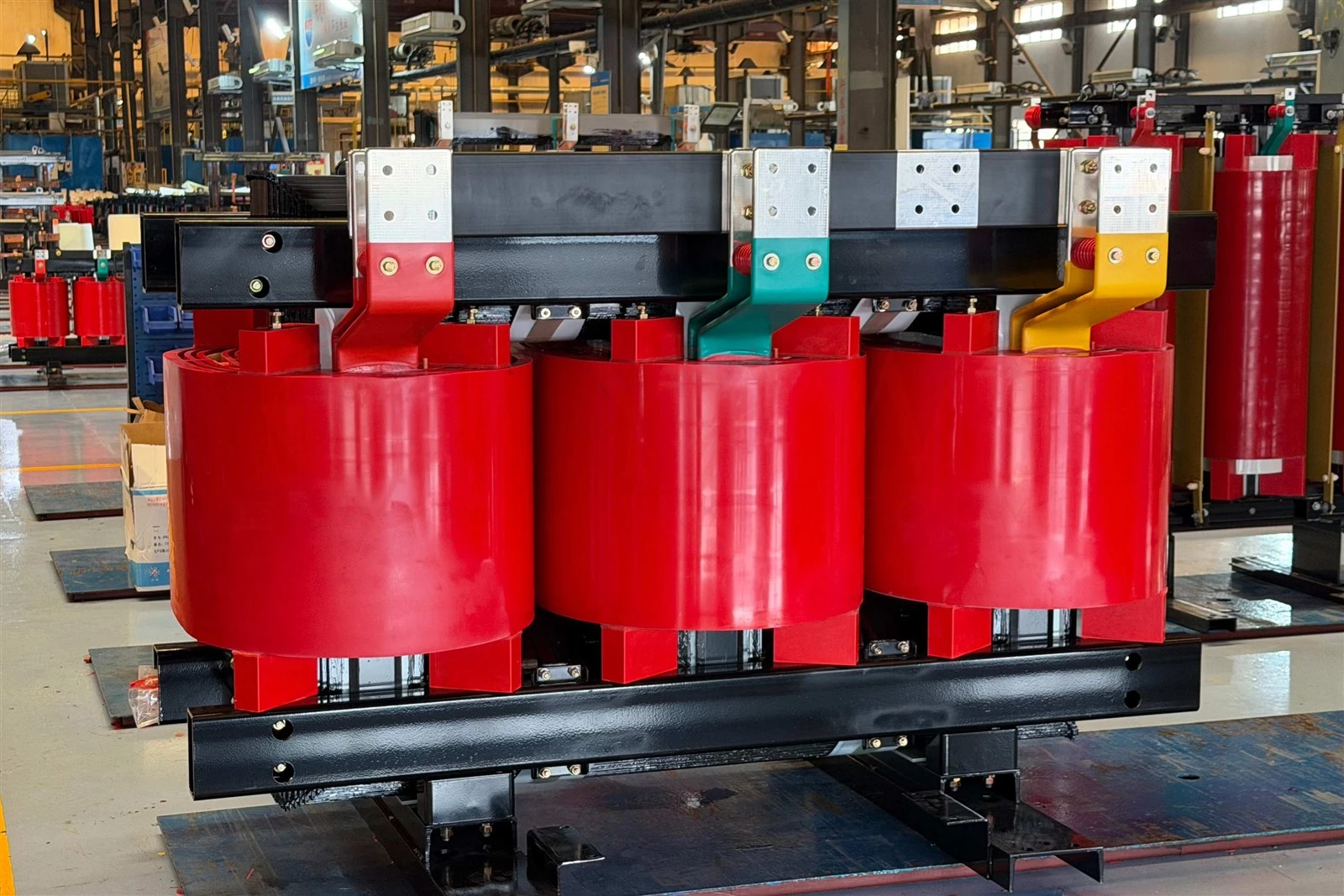

Hozirgi kunda ko'pchilik ma'lumotlar markazlari bilan ishlaydiquruq{0}}turdagi transformatorlar. Ular xavfsizroq, suyuq sovutishni talab qilmaydi va minimal shovqin bilan yopiq joylarda yaxshi ishlaydi.

Ma'lumot markazi PDU - bu ulug'langan quvvat simidan ko'ra ko'proq. Bu sizning binongizning elektr tizimi va siz ishonadigan har bir IT uskunasi o'rtasidagi muhim ko'prikdir. Aralashmaga-yaxshi tanlangan transformatorni-ayniqsa, izolyatsiya turini-qo‘shsangiz, kuchlanish moslashuvchanligi, toza quvvat, xavfsizlikni yaxshilash va kutilmagan uzilishlar kamroq bo‘ladi.

Ma'lumotlar markazlari o'sishda va ko'proq jihozlarga ega bo'lishda davom etar ekan, PDU ichidagi kichik transformator tobora ko'proq ahamiyatga ega bo'ladi. Qiziqarli emas, balki. Lekin mutlaqo zarur.
