Transformatorlarning ishlashini tushunish
Gap shundaki, elektr toki uzoq masofalarga bir necha kilometr simlar orqali o'tganda, energiya issiqlik sifatida oqib chiqadi. Bu katta ish. Shunday qilib, elektr uzatish liniyalari elektr energiyasini samarali etkazib berishni ta'minlash uchun juda yuqori "bosim" (yuqori kuchlanish) ostida elektr energiyasini itaradi. Agar siz o'sha xom, yuqori bosimli elektr tokini to'g'ridan-to'g'ri uyingizga- olib kirmoqchi bo'lsangiz? Bu sizning elektronikangiz uchun o'yin tugaydi.
Transformatorni malakali tarjimon kabi tasavvur qiling. U elektr tarmog'idan baland-yuqori kuchlanishli "til"ni oladi va uni uyingiz dramasiz boshqara oladigan past kuchlanishli "dialekt"ga aylantiradi. Ushbu ikkita haddan tashqari muvozanatni saqlab, transformatorlar yorug'likni ko'pchilik sezmagan tarzda jimgina yoqib turadi.
Ko'rinmas ko'prik: magnit maydonlar elektrni harakatlanuvchi qismlarsiz qanday o'tkazadi
Shahar tarmog'ida elektr quvvati xom va yuqori{0}}kuchlanishda keladi. Lekin telefoningiz hali ham xavfsiz tarzda quvvatlanadi-hech qanday mexanik uzatmalar, na harakatlanuvchi qismlar, na tomonlar o‘rtasida jismoniy aloqa yo‘q. Bu deyarli sehrdek tuyuladi, lekin bu haqiqatan ham oddiyroq va g'alati narsa: energiya bir joydan ikkinchi joyga ikki tomon tegmasdan uzatiladi.
Elektr va magnitlanish asosan bir tanganing ikki tomonidir. Oqim sim orqali o'tganda, u tabiiy ravishda uning atrofida magnit maydon hosil qiladi. Agar bu oqim oldinga va orqaga o'tishda davom etsa (harakat qilmasa), magnit maydon o'sadi va nafas olayotgan balon kabi qulab tushadi. Ushbu o'zgaruvchan maydon magnit effektlar energiyani bo'sh havo bo'ylab qanday o'tkazishi mumkinligini ko'rsatadigan "ko'rinmas ko'prik" ni yaratadi.
Endi tasavvur qiling-a, siz ikkinchi lasanni birinchisining yoniga qo'ying. Bobinlar yaqin, lekin hali ham tegmaydi. Magnit "to'lqinlar" kengayib, o'tib ketganda, ular ikkinchi bobin bilan bog'lanadi. Muhandislar buni magnit oqim aloqasi deb atashadi. Oddiy qilib aytganda, bu ikkinchi simdagi elektronlarni harakatga keltirayotgan ko'rinmas qo'lga o'xshaydi.
Bu butun ta'sir Faraday induksiya qonuni bilan tartibga solinadi: magnit maydon o'zgarganda, u yaqin atrofdagi o'tkazgichda yangi oqimni keltirib chiqaradi. Va simni sozlashni, ayniqsa, asosiy va ikkilamchi tomonlar o'rtasidagi munosabatlarni o'zgartirish orqali muhandislar hosil bo'lgan kuchlanishni nazorat qiladi.
Ikki-bo'lak raqsi: asosiy va ikkinchi darajali konfiguratsiyalarni tushunish

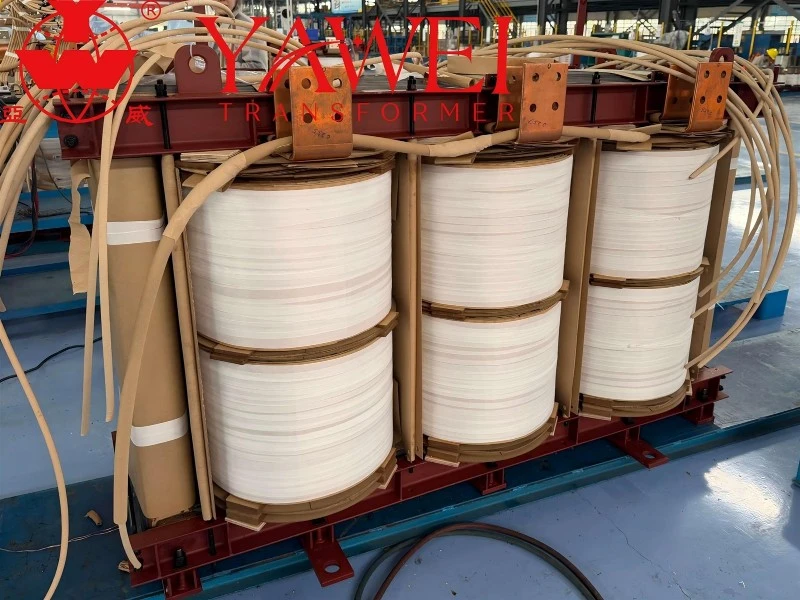

Oddiy yadrodan-ko'pincha metall halqadan boshlang. Chap tomonni kirish simi bilan o'rang (asosiybobin) va o'ng tomonni chiqish simi bilan o'rang (ikkinchi darajalilasan). Bobinlar jismonan bog'lanmagan bo'lsa ham, bu tartib transformatorning uchta asosiy qismini yaratadi:
Kirish:kiruvchi elektr tokini qabul qiluvchi sim
Asosiy:magnit energiyani boshqaradigan metall qism
Chiqish:uzatilgan quvvatni etkazib beruvchi sim
Uni ishlashga nima majbur qiladio'zaro induktivlik-birlamchi va ikkilamchi o'rashlar o'rtasidagi jamoaviy ish turi. Bobinlar hech qachon tegmaganligi sababli, asosiy tomon magnit signal yuborib, radioeshittirish kabi ishlaydi. Ikkilamchi tomon bu signalga sozlangan qabul qiluvchiga o'xshaydi. Kirish bobini energiya bilan impuls qilganda, chiqish bobini o'sha ritmga mos keladi- bundan mustasno, kuchlanish darajasi dizaynga bog'liq.
Va haqiqiy "maxfiy sous" - bu simli halqalarni hisoblash. Birlamchi lasanning ikkilamchi lasanga nisbatan qancha aylanishini o'zgartiring va siz kuchlanishni o'zgartirasiz. Ikkilamchi lasanda kamroq pastadir bo'lsa, kuchlanish pasayadi. Agar u ko'proq bo'lsa, kuchlanish ko'tariladi. Bu nisbat elektr "bosim" ni sozlashning asosiy mexanizmi hisoblanadi.
Bosimni o'zgartirish: -Yuqoriga va pastga{1}}Transformatorlar energiyani qanday tejaydi
Elektr quvvati katta sanitariya-tesisat tizimidagi suv bosimi kabi o'zini tutib, quvvatni yo'qotmasdan uyingizga etib borish uchun uzoq masofalarni bosib o'tadi. Suvni keng maydon bo'ylab harakatlantirish uchun kuchli bosim kerak. Elektr tarmoqlari shunga o'xshash ishlarni bajaradi:qadam-yuqorigavapastga qadam-transformatorlar sozlanishi nozullar kabi ishlaydi.
Fikr to'g'ridan-to'g'ri: yana burilishlarga (simli halqalarga) tushadi.
Agar ikkinchi darajali bo'lsako'proq halqalarbirlamchi kuchlanishdan ko'raortadi(qadam-ko'taring).
Agar ikkinchi darajali bo'lsakamroq halqalar, Kuchlanishikamayadi(qadam-pastga).
Bu tarmoqdagi kuchlanishni tartibga solishga ta'sir qiladi. Elektr stansiyalarida, kattatransformatorlarni-ko'taringkuchlanishni kuchaytiring, shuning uchun elektr energiyasi uzoq uzatish liniyalari bo'ylab samarali harakatlanishi mumkin. U sizning hududingizga etib kelganida,pastga tushirish-transformatorlaritelevizor, telefon zaryadlovchi yoki noutbuk kabi kundalik qurilmalar-uchun yuqori kuchlanishni o‘z zimmangizga oling va xavfsizroq darajaga tushiring.
Telefoningizni har safar zaryad qilganingizda, siz ushbu magnit estafeta poygasidan foydalanasiz. Ammo yana bir muhim tafsilot bor: transformatorlar o'z ishlarini bajarishda davom etishlari uchun o'ziga xos elektr ritmiga muhtoj. Agar elektr toki doimiy oqim kabi to'xtovsiz oqsa, magnit maydon o'zgarmaydi-va uzatish asosan to'xtaydi.
Nima uchun tebranish muhim: Transformatorlar o'zgaruvchan tokni talab qilishining sababi
Quvvatni oshirish uchun transformatorni oddiy batareyaga ulashga harakat qilsangiz, hech qanday foydali narsa bo'lmaydi. Buning sababi, batareyalar ta'minlaydiTo'g'ridan-to'g'ri oqim (DC)-faqat bir yoʻnalishda oqadigan oqim. U to'liq sokin ko'ldagi suv kabi barqaror magnit maydon hosil qiladi. U "o'tirishi" mumkin, lekin u tizimni transformator kerak bo'lgan tarzda boshqara olmaydi.
Transformatorlar talab qiladiO'zgaruvchan tok (AC)chunki AC yo'nalishni teskari tomonga o'zgartiradi. Bu teskari oʻzgarish magnit maydonni doimiy ravishda kengayib, -boʻgʻimlar orasidagi energiyani oldinga siljituvchi magnitlanishning barqaror “toʻlqinlari”ni yiqitadi.

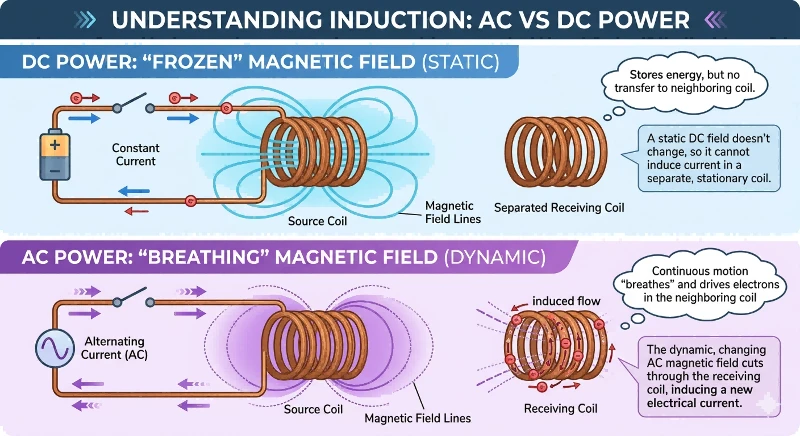

Mana oddiy taqqoslash:
DC quvvati:"muzlatilgan" magnit maydon hosil qiladi. U energiyani lasanda saqlashi mumkin, lekin uni ajratilgan bo'laklarga o'tkaza olmaydi.
AC quvvati:nafas olish magnit maydonini hosil qiladi. Ushbu uzluksiz harakat elektronlarni qo'shni bobinga olib boradi.
Shuning uchun ham transformator va induktor muhim ahamiyatga ega. Aninduktorodatda oqimni boshqarish va vaqtinchalik energiya buferi kabi harakat qilish uchun bitta lasandan foydalanadi. Atransformatorikkita alohida lasandan foydalanadi va quvvatni boʻshliq boʻylab tegmasdan-boʻlish uchun oʻzgaruvchan toʻlqinlarga tayanadi. Ammo bu doimiy magnit faollik transformator ichida issiqlik hosil qiladi, bu esa keyingi muammoga olib keladi.
Masalaning mohiyati: Laminatsiyalangan temir bilan energiya yo'qotilishini kamaytirish
Agar siz og'ir qutini gilamga qayta-qayta surib qo'ysangiz, ishqalanish hamma narsani isitadi. Transformatorlarda ham shunga o'xshash muammo-ko'rinmas ishqalanish mavjud.
O'zgaruvchan tok o'zgaruvchan magnit maydonlarni metall yadro orqali haydashda davom etar ekan, yadro biroz energiyani yutadi va qiziydi. Agar nazorat qilinmasa, isitish uskunaga zarar etkazishi mumkin. Asosiy sabab -girdobli oqimlar.
Eddy oqimlari magnit maydon o'zgarganda qattiq o'tkazgich ichida hosil bo'ladigan kichik girdoblarga o'xshaydi. Qattiq temir yadroda o'zgaruvchan magnit maydon tasodifan aylanma mikro{1}}toklar-energiyani cheksiz halqalarga tutib qo'yadi va quvvatni kerakli joyga yuborish o'rniga issiqlik sifatida isrof qiladi.

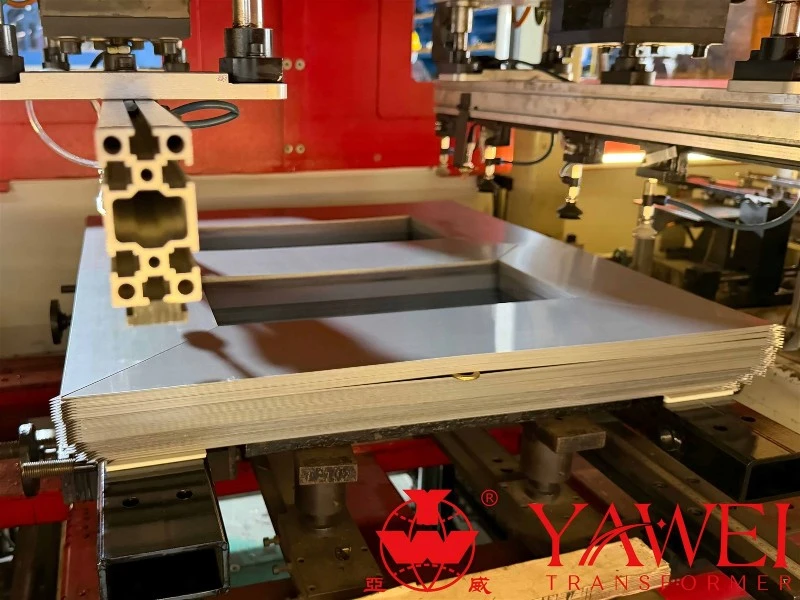

Muhandislar qattiq metall yadrolardan voz kechib, buni kamaytirishdilaminatlangan temir yadrolari. Ular bir-biriga o'ralgan va bir-biridan izolyatsiya qilingan yuzlab juda yupqa metall plitalardan qurilgan. Qatlamlar mikroskopik to'siqlar kabi harakat qilib, aylanma oqim yo'llarini buzadi va shu bilan birga asosiy magnit maydonning samarali o'tishiga imkon beradi.
Shunday qilib, transformator ichidagi energiyani yoqish o‘rniga, magnit jarayon samarali bo‘lib-bo‘lib, elektr energiyasi kamroq chiqindi bilan uyga yetib boradi.
Grid's Guardian: sovutish tizimlari va galvanik izolyatsiya
Bu g‘o‘ng‘illagan metall qutilar nafaqat kuchlanishni ko‘tarish va tushirish uchun-hamda tarmoq uchun xavfsizlik va ishonchlilik vositalaridir.
Quvvat transformatorlari katta energiya darajalariga ega bo'lgani uchun ular juda ko'p issiqlik hosil qiladi. Sovutish tizimlari ko'pincha tashqi metall qanotlarni o'z ichiga oladi, ular issiqlikni tashqariga chiqaradi va transformator og'ir yuk ostida ishlayotganda hamma narsani barqaror va xavfsiz saqlashga yordam beradi.
Transformatorlar shuningdek, muhim xavfsizlik xususiyatini ta'minlaydi:galvanik izolyatsiya. Ichki bobinlar hech qachon jismonan tegmaganligi sababli, yuqori{1}}kuchlanish tomoni va past kuchlanish tomoni o'rtasida qattiq elektr ajratilishi mavjud. Bu bo'shliq xavfli yuqori kuchlanishning standart rozetkalarga etib borishini oldini olishga yordam beradi. Shunday qilib, siz qurilmani ulaganingizda, bu ko‘rinmas to‘siq haqiqiy ish qiladi-doimiy ravishda uskunangizni himoya qiladi.
Rostini aytsam, 19{1}}asrning ushbu ixtirosi hali ham XXI-asr dunyomizga quvvat bermoqda. Bu zamonaviy elektr tizimlari uchun amaliy loyiha bo'lib qolmoqda va tarmoqning haddan tashqari ishlashiga yordam beradi99% samaradorlikgigant sanoat ob'ektlaridan cho'ntagingizdagi kichik ekrangacha elektr energiyasini xavfsiz o'lchab ko'ring.
